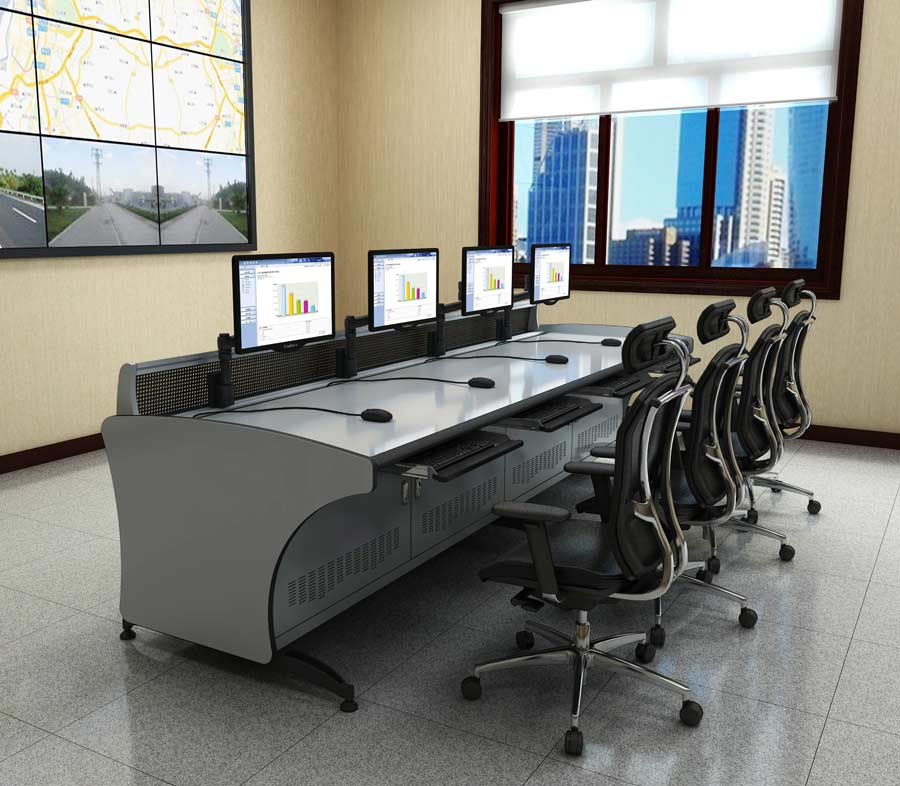

控制臺9
Console nine
1、控制臺主要技術參數
1.1整體結構
佰斯特控制臺整體結構由鋼木結構，表面靜電噴塑處理，臺面板及內外門板均采用進口抗倍特理化板，保證控制臺臺面的防腐蝕防火防水功能。
1.2 框架結構
佰斯特控制臺為模塊化結構設計，控制臺主體由鋼和鋁型材制成，不同形狀的控制臺由直線模塊和不同角度模塊構成。用戶可根據自己的需求靈活的增減席位。
佰斯特控制臺主要的垂直及水平結構部件依據6005A-T5或6063A-T54（GB）重量規格標準。
主框架采用可調整水平的固定腳支撐。
結構部件采用精密鑄造的冷軋鋼制造，確保鋼度及方正性，表面經過耐磨電噴處理。
主干結構使用3.0mm厚冷軋鋼板鈑金加工；內部普通剛加使用2.0mm厚冷軋鋼板加工。堅固耐用，外表面使用靜電吸塑工藝，表面附著黑色磨砂紋理，整體結構穩固防腐。
框架結構由沖壓成形的冷軋鋼構件通過上下水平橫梁及左右垂直邊柱來形成一個堅固的矩形結構。
佰斯特控制臺深度可根據不同情況提供950mm-1320mm范圍的深度，可提供足夠的腳部空間和設備承載空間。
內部架構可滿足用戶承載及防止不同設備的各種需求。
框架結構預留有強、弱電線槽，具備靈活性，在不需要對其進行切割、鉆孔及加工的情況下重新配置；
制造誤差如下：
線性：±0.5mm
垂直 ±0.5°
控制臺系統（帶可選的地震配件）符合抵抗震級里氏7.0-8.3度地震的抗震要求。
1.3控制臺面板說明
控制臺的表面覆蓋層使用高強度高壓耐磨板（HPL）。具有耐熱、耐煙灼、耐撞擊、耐潮濕、防水、耐腐蝕等特性；后部面板具有足夠的支撐力以保證橫向的穩定。
工作面及面板依照如下規范制造：
| 部位 | 規范 |
| 工作臺面白 | 內部為1∥(25mm)理化板，表面為高壓HPL耐磨防火膠板。 |
| 臺面邊緣 | 采用帶人體工學傾斜弧度的沖壓鋁制成，外圍澆鑄柔性的聚脂來形成，長時間使用具有舒適感，厚度為30mm。 |
| 正面、背面門板和側面板 | 內部為1/2∥(13mm)中密度板，表面為高壓耐磨HPL板；
使用彈簧鉸鏈簡化安裝，簡化設備安裝與維護； 定制的裁剪滿足甲方所需設備的大小。 |
1.4前后門板
使用實木顆粒板雙貼面威盛亞防火板加工，整體厚度不低于20mm，連接鉸鏈使用高檔的無聲緩沖鉸鏈安裝，具有質輕，手感好，開關門噪音小等優點，保證其15萬次無障礙開啟。同時鉸鏈安裝方式為快裝式、方便安裝和拆卸。
1.5控制臺臺面
臺面結構
- 控制臺臺面分為大小面板兩部分。小面板與后背墻、大面板間預留不小于10mm的縫隙，方便從主框架底部出線到臺面。
- 小面板為前檢修面板，使用實木顆粒板雙帖高質量防火板加工，整體厚度不低于20mm，通過塑料卡扣式連接方式與主體框架連接。其正面安裝可彈出式不銹鋼按鈕，方便取下小面板檢修產品。
- 大面板使用實木顆粒板雙帖防火板加工，整體厚度不低于27mm，兩塊大面板之間開箭頭槽，使用不低于100mm長、不低于6mm粗的拉桿兩端連接、整體連接后必須平整光滑無縫隙。
臺面概述
- 工作臺面使用平滑及水平，符合人體工學的標準，包括視線，延伸距離，鍵盤高度及膝部的空間。工作面的高度在地面740mm，有校平器來調整；
- 規范：內部為高強度復合板，表面及下部有高壓覆蓋層HPL；
- 密度：45磅/英尺；
- 線性膨脹：在90%相對溫度下為39%；
- 靜態負荷：50磅每線性英尺；
- 表面到地面距離：固定的結構：≥ 740mm；升降系列可調高度為：660mm到787mm；
- 工作臺面支撐臂：材料：12號冷軋鋼、加強桿：12號冷軋鋼、拋光：耐磨金屬噴涂；
- 底部支撐：材料：6mm淬火及回火熱軋鋼、彎曲應力：110KSI、拋光：耐磨金屬噴涂。
表面到地面距離
- 非升降臺：740mm；
- 控制臺可調整的工作臺面上最大可受力為500磅。
工作臺面支撐臂
- 材料：12號冷軋鋼；
- 加強桿：12號冷軋鋼；
- 表面處理：耐磨靜電噴粉。
底部支撐
- 材料：6mm淬火及回火熱軋鋼
- 彎曲應力：220KSI
- 表面處理：耐磨靜電噴粉
HP（高壓HPL）
- Lam等級：HGS（常規）
- 額定厚度：2mm
- 厚度誤差：±12mm
- 球面撞擊阻抗：最低1270mm
- 熱輻射阻抗：最短125秒
- 磨損阻抗：最少400周期
1.6臺面邊緣收邊
控制臺工作臺面的邊緣采用聚氨脂材料制成，邊緣可以承受半徑大于30mm的彎曲。
大面板前端采用與人體接觸部位使用不小于30mm寬的軟聚氨酯鴨嘴邊弧形封邊條。
后端面使用不小于6mm厚的軟聚氨酯封邊條，安裝后整體高于臺面8mm，有效防止鋼筆等文具滑落。
2、控制臺其他說明
2.1 線纜管理系統
佰斯特控制臺內部有專業的走線槽，強、弱電分開。走線槽附近有足夠的布線空間，可以合理有序得進行布線，保證了后期維護、更換的方便性和靈活性。
2.2控制臺的散熱
門板通風孔散熱方式說明：控制臺門板LOGO呈鏤空設計，利于及時散熱
2.3控制臺邊柜
佰斯特控制臺兩側安裝有固定邊柜，邊柜選用與桌面相配的表面，形狀主要分圓形和方形，也可根據客戶需要進行訂制。
